PROGETTAZIONE E INSTALLAZIONE IMPIANTI CLIMATIZZAZIONE CON SISTEMA VRF

Uno degli impianti maggiormente apprezzati e diffusosi negli ultimi anni nel settore terziario, riguarda gli impianti VRV Variant Refrigerant Volume o VRF Variant Refrigerant Flow.

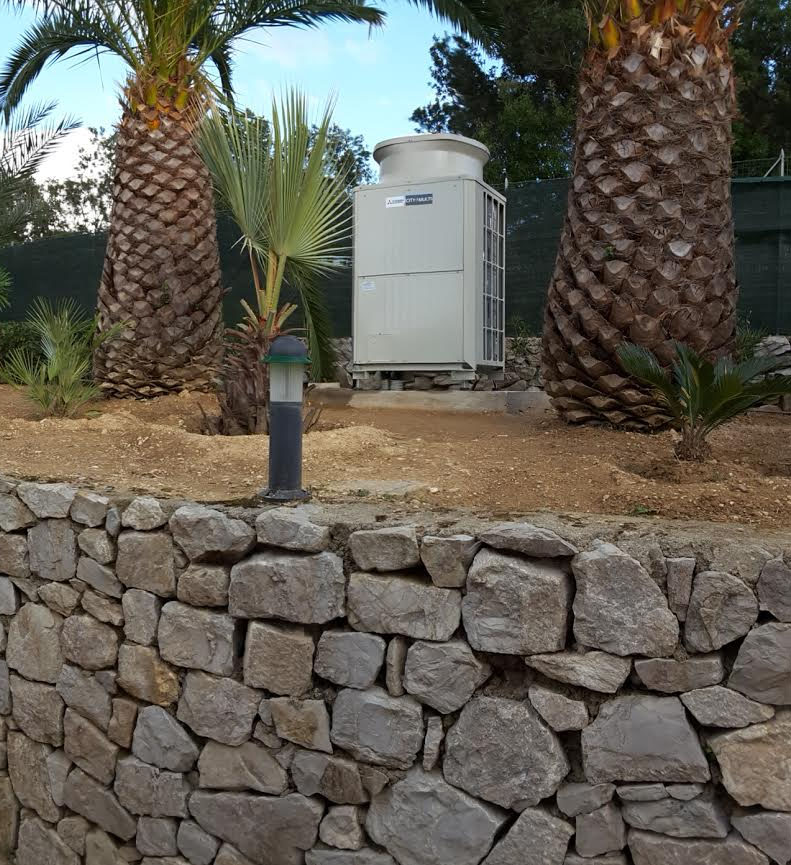

Un impianto VRV/VRF è un impianto del tipo ad espansione diretta nel quale è presente una unità esterna dotata di compressore e di una batteria di scambio. Attraverso linee distributive realizzate con tubazioni in rame adatte a tali impianti, vengono alimentate le singole unità interne le quali comprendono, oltre al ventilatore, la batteria di scambio, la valvola termostatica elettronica e la valvola di deviazione a cassetto. Nella conformazione più semplice, gli impianti VRV-VRF sono dei semplici impianti frigoriferi con inversione di ciclo, nei quali tutte le unità interne lavorano in riscaldamento o in raffreddamento a seconda della stagione, garantendo la possibilità di agire sulla regolazione delle temperatura interna per ogni singolo locale e sulla velocità del ventilatore.

È evidente che tali sistemi sono semplici ed hanno costi più contenuti rispetto ai sistemi a recupero di calore che verranno descritti in seguito, e che permettono la massimizzazione della regolazione nei singoli ambienti, consentendo, entro certi limiti, di raffrescare e riscaldare contemporaneamente due locali diversi attraverso un ciclo frigorifero particolare.

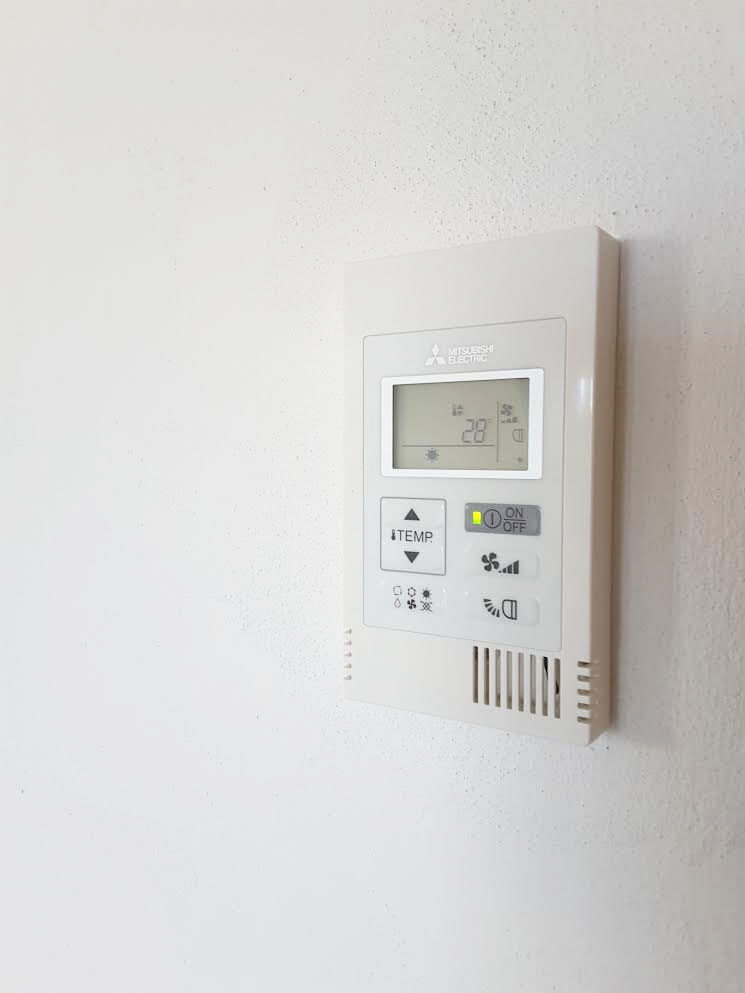

È possibile regolare il setpoint, o addirittura spegnere il terminale, se non viene rilevata la presenza di persone all’interno del locale, oppure la macchina regola ed orienta automaticamente il flusso d’aria lontano dagli occupanti per evitare la formazione di correnti fastidiose. Nel secondo caso, invece, una sonda è in grado di rilevare la temperatura media del pavimento con l’obiettivo di distribuire in modo uniforme la temperatura tra soffitto e pavimento.

Gli impianti VRV-VRF garantiscono, infine, elevati livelli di risparmio energetico, grazie alla massiccia diffusione delle tecnologia inverter.
